Gleiswendel für H0 richtig planen

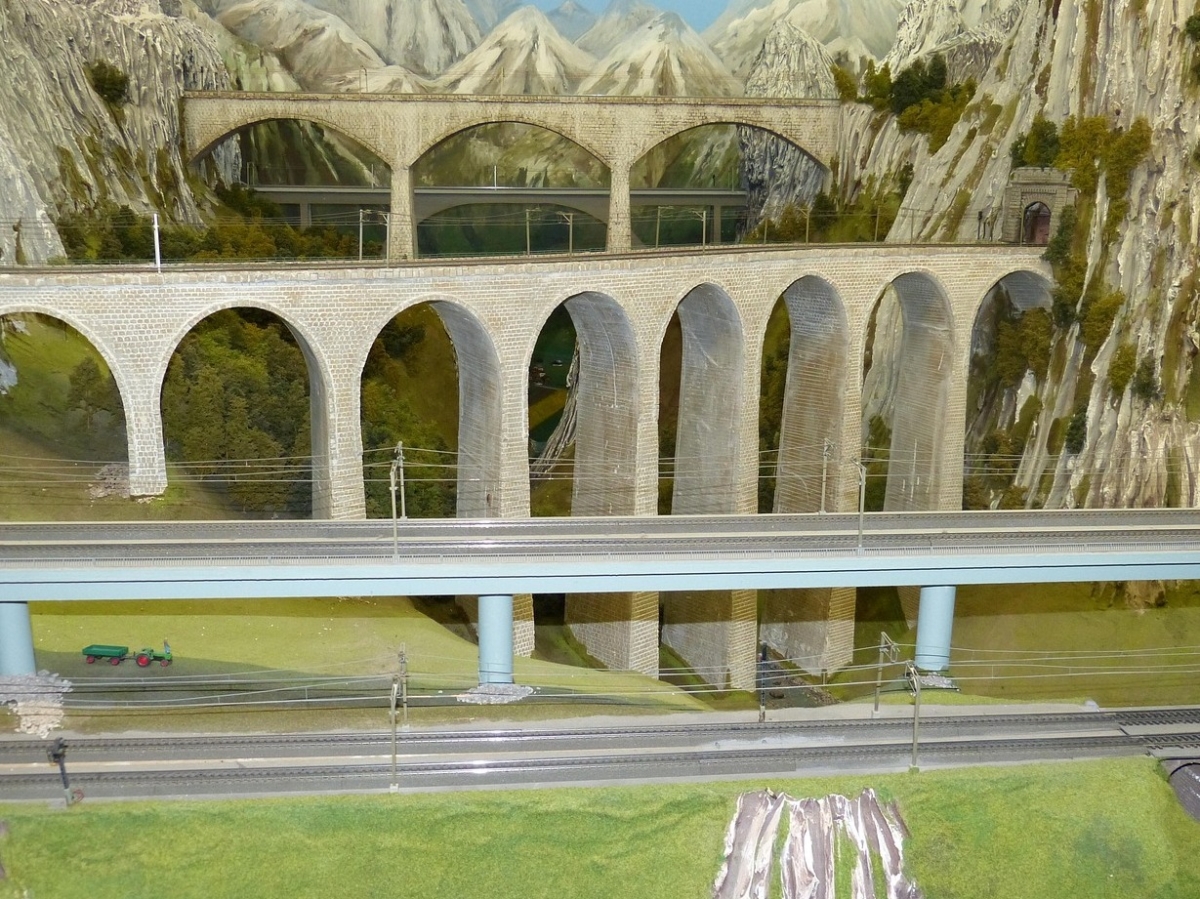

Eine Gleiswendel ist eine der elegantesten Möglichkeiten, auf einer H0-Anlage größere Höhenunterschiede zu überwinden. Das Gleis steigt dabei in einer oder mehreren Windungen spiralförmig an. Auf vergleichsweise kompakter Grundfläche kann so ein Schattenbahnhof mit der sichtbaren Anlagenebene verbunden oder eine zweite Landschaftsebene erreicht werden. Was auf den ersten Blick wie ein einfacher Kreis aus Sperrholz aussieht, ist in der Praxis jedoch ein anspruchsvolles technisches Bauwerk.
Eine Wendel muss mehrere Anforderungen gleichzeitig erfüllen: Der Radius muss zu den längsten Fahrzeugen passen, die Steigung darf die Zugkraft nicht überfordern, zwischen den Ebenen muss genügend Durchfahrtshöhe verbleiben und trotzdem sollte eine entgleiste Lok noch erreichbar sein. Hinzu kommen Trassenstärke, Gleisbettung, Befestigungen, Stromversorgung und die Frage, ob die Wendel ein- oder zweigleisig ausgeführt wird.
Wer diese Punkte erst während des Baus löst, gerät schnell in einen Zielkonflikt. Mehr Durchfahrtshöhe erhöht bei gleicher Gleislänge die Steigung. Ein größerer Radius verbessert den Betrieb, benötigt aber mehr Raum. Eine besonders dünne Trasse schafft zusätzlichen Platz, kann sich jedoch verziehen oder Schwingungen übertragen. Deshalb wird eine zuverlässige Gleiswendel zuerst gerechnet, danach als Provisorium getestet und erst zuletzt dauerhaft gebaut.
Was ist eine Gleiswendel?
Eine Gleiswendel besteht aus einer spiralförmig verlaufenden Trasse, die pro vollständiger Umdrehung eine bestimmte Höhe gewinnt. Anders als bei einer kurzen geraden Rampe wird die benötigte Streckenlänge auf eine Kreis- oder Ovalform verteilt. Dadurch lässt sich ein großer Höhenunterschied auf begrenzter Grundfläche überwinden.
Die klassische Wendel ist kreisförmig. Möglich sind aber auch ovale Formen mit geraden Zwischenstücken. Ein Oval benötigt mehr Länge und Breite, bietet dafür pro Runde eine längere Fahrstrecke. Bei gleicher Höhendifferenz sinkt dadurch die Steigung.
Video: Aufbau einer Gleiswendel
Die vier entscheidenden Größen
| Planungsgröße | Bedeutung | Typischer Zielkonflikt |
|---|---|---|
| Radius | Bestimmt Kurvengängigkeit, Umfang und Platzbedarf | Großer Radius verbessert Betrieb, benötigt aber mehr Grundfläche |
| Höhengewinn pro Runde | Abstand zwischen zwei Trassenebenen | Mehr Höhe verbessert Zugriff, erhöht aber die Steigung |
| Trassenstärke | Sperrholz, Bettung, Gleis und Befestigung | Stabile Trasse braucht Platz und Gewicht |
| Steigung | Höhengewinn im Verhältnis zur Fahrstrecke | Flache Steigung benötigt einen großen Radius oder mehr Windungen |
Den Umfang einer Runde berechnen
Für eine kreisförmige Wendel wird die ungefähre Gleislänge einer Runde mit dem Kreisumfang berechnet. Die Formel lautet: Umfang = 2 × Radius × π. Der Radius wird dabei bis zur Gleismitte gemessen.
Bei einem Radius von 50 Zentimetern ergibt sich eine Fahrstrecke von etwa 314 Zentimetern pro Runde. Ein Radius von 60 Zentimetern liefert ungefähr 377 Zentimeter. Soll die Trasse pro Runde zehn Zentimeter ansteigen, ergeben sich bei 50 Zentimetern Radius rund 3,18 Prozent. Bei 60 Zentimetern Radius sinkt der Wert auf ungefähr 2,65 Prozent.
Beispielwerte für eine kreisförmige Wendel
| Radius bis Gleismitte | Strecke pro Runde | Steigung bei 8 cm | Steigung bei 10 cm |
|---|---|---|---|
| 42 cm | rund 264 cm | rund 3,0 % | rund 3,8 % |
| 48 cm | rund 302 cm | rund 2,65 % | rund 3,31 % |
| 54 cm | rund 339 cm | rund 2,36 % | rund 2,95 % |
| 60 cm | rund 377 cm | rund 2,12 % | rund 2,65 % |
| 66 cm | rund 415 cm | rund 1,93 % | rund 2,41 % |
Welche Steigung ist sinnvoll?
Für eine Wendel ist eine Steigung von ungefähr zwei Prozent ein sehr gutes Ziel. Werte bis etwa zweieinhalb Prozent sind bei sauberer Verlegung und normalen Zuglängen häufig gut beherrschbar. Drei Prozent können funktionieren, reduzieren aber die Reserven deutlich.
Der Unterschied zwischen gerader Rampe und Wendel darf nicht unterschätzt werden. In der Wendel fährt der Zug dauerhaft durch eine Kurve. Die Radsätze drücken seitlich gegen die Schienen, Wagen werden durch die Kupplungen nach innen gezogen und der Rollwiderstand steigt.
Weitere Rechenbeispiele stehen im Beitrag über die Steigung bei der H0-Modelleisenbahn.
Der äußere Radius für die Bergfahrt
Bei einer zweigleisigen Wendel besitzen inneres und äußeres Gleis unterschiedliche Längen. Das äußere Gleis legt pro Umdrehung einen längeren Weg zurück. Bei identischem Höhengewinn ist seine Steigung daher geringer. Es ist deshalb häufig sinnvoll, die Bergfahrt auf das äußere Gleis zu legen.
Welche Durchfahrtshöhe wird benötigt?
Die lichte Höhe darf nicht mit dem reinen Höhenunterschied zwischen zwei Gleisoberkanten verwechselt werden. Von der Gesamthöhe müssen Trassenbrett, Dämmung, Gleis und eventuell Befestigungselemente abgezogen werden.
Ein H0-Fahrzeug benötigt deutlich weniger als zehn Zentimeter reine Höhe. Für eine praktikable Wendel sollte jedoch genügend Platz vorhanden sein, um eine entgleiste Lok greifen und wieder aufgleisen zu können. Bei Oberleitungsbetrieb kommt zusätzlicher Raum hinzu.
Trassenstärke realistisch einrechnen
Zum Aufbau gehören mehr Schichten, als man zunächst vermutet. Ein Sperrholztrassenbrett kann beispielsweise acht bis zwölf Millimeter stark sein. Darauf folgen Kork oder eine andere Dämmung sowie das Gleis. Wer die Trassenstärke vergisst, verliert mehrere Zentimeter lichte Höhe.
Kreis, Oval oder offener Wendelabschnitt?
Die Kreiswendel ist kompakt und einfach zu berechnen. Ein Oval besitzt gerade Zwischenstücke, verlängert dadurch die Fahrstrecke und senkt bei gleichem Höhengewinn die Steigung. Dafür benötigt es eine größere Grundfläche.
Ein offener Wendelabschnitt kann teilweise sichtbar in die Landschaft integriert werden. Die Strecke umrundet dann beispielsweise einen Berg oder folgt einer Anlagenkante. Das erleichtert den Zugriff und wirkt oft natürlicher als ein vollständig verdeckter Kreis.
Kurvenradius und Fahrzeugauswahl
Die Wendel sollte nicht mit dem kleinsten Radius gebaut werden, den die vorhandene Startset-Lok gerade noch schafft. Spätere Fahrzeuge können länger, empfindlicher oder schwerer sein. Besonders große Dampflokomotiven, maßstäbliche Reisezugwagen und Triebzüge benötigen Reserven.
Bei langen Wagen ist nicht nur die Entgleisungsgefahr relevant. Die Fahrzeugenden schwenken nach außen, während die Wagenmitte nach innen ragt. In einer zweigleisigen Wendel muss der Gleisabstand Begegnungen der jeweils längsten Fahrzeuge ermöglichen.
Mehr dazu steht im Ratgeber zum H0-Mindestradius.
Gleisabstand in der zweigleisigen Wendel
Der Abstand paralleler Gleise muss in Kurven größer sein als auf der Geraden. Auf dem inneren Gleis schwenken die Fahrzeugenden nach außen. Auf dem äußeren Gleis ragt die Wagenmitte nach innen. Ein praktischer Test mit den längsten Wagen ist unverzichtbar.
Segmentbau mit Sperrholz
Viele Gleiswendeln werden aus ringförmigen Sperrholzsegmenten aufgebaut. Mehrere Segmente ergeben eine Runde und werden versetzt miteinander verbunden. Dadurch entstehen keine durchgehenden schwachen Stoßstellen.
Die Segmentbreite muss Gleis, Bettung und seitlichen Sicherheitsraum aufnehmen. Bei einer zweigleisigen Wendel kommt der Gleisabstand hinzu. Zu schmale Trassen bieten wenig Platz für Korrekturen und Absturzsicherungen.
Gewindestangen oder feste Stützen?
Gewindestangen erlauben eine sehr genaue Höheneinstellung. Jede Trassenebene kann über Muttern justiert werden. Allerdings können Gewindestangen seitlich in den Fahrraum hineinragen. Ihre Position muss so gewählt werden, dass lange Fahrzeuge nicht anschlagen.
Feste Holzstützen wirken oft aufgeräumter, verlangen jedoch sehr genaue Maße. Ein Fehler an einer Stütze erzeugt eine lokale Steigungsänderung oder Verwindung.
Übergänge am Ein- und Ausgang
Die kritischsten Stellen liegen häufig nicht in der gleichmäßigen Wendel, sondern an ihren Anschlüssen. Ein Gleis darf nicht abrupt aus der Ebene in die volle Steigung wechseln. Lange Fahrzeuge können aufsetzen, Schleifer den Kontakt verlieren oder Kupplungen stark belastet werden.
Absturzsicherung ohne Wartungsfalle
Eine niedrige seitliche Leiste verhindert, dass entgleiste Fahrzeuge aus großer Höhe fallen. Sie darf jedoch nicht so hoch sein, dass ein Eingriff unmöglich wird. Transparente Kunststoffstreifen bieten Sicht auf die Fahrzeuge und benötigen wenig Raum.
Stromversorgung in der Wendel
Eine Wendel besitzt mehrere Meter Gleis auf engem Raum. Die Versorgung darf nicht allein über zahlreiche Schienenverbinder erfolgen. Regelmäßige Einspeisungen sorgen dafür, dass Spannung und Digitalsignal auch in den oberen Windungen stabil bleiben.
Bei Rückmeldeabschnitten ist die elektrische Trennung bereits vor dem Verlegen zu planen. Nachträgliches Trennen in einer engen, teilweise überbauten Wendel ist unnötig schwierig.
Geräuschdämmung und Wartung
Eine große Sperrholzwendel kann wie ein Resonanzkörper wirken. Eine elastische Gleisbettung reduziert den Körperschall. Gleichzeitig muss jede Stelle im Notfall erreichbar bleiben. Eine herausnehmbare Verkleidung ist besser als eine vollständig geschlossene Konstruktion.
Probebetrieb vor dem endgültigen Einbau
Die fertige Rohbauwendel sollte mehrere Tage oder Wochen getestet werden. Der Testzug besteht nicht nur aus der stärksten Lok, sondern auch aus dem schwächsten vorgesehenen Fahrzeug und den schwersten Wagen.
Züge müssen bergauf aus dem Stand anfahren können. Ebenso wichtig ist die Talfahrt. Wagen dürfen nicht auflaufen, Kupplungen nicht übermäßig gestaucht werden und die Geschwindigkeit muss kontrollierbar bleiben.
Passende H0-Schienen
Für eine Gleiswendel sind gleichmäßige Radien, zuverlässige Verbindungen und eine saubere Stromversorgung besonders wichtig. Der folgende Produktbereich zeigt automatisch acht aktuelle H0-Schienen.
34,49 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
32,87 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
28,76 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
28,63 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
40,98 € 56,99 €
Modell DetailsZum Angebot *
86,10 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
6,88 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
45,99 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
Typische Fehler beim Wendelbau
Der häufigste Fehler ist eine zu geringe Durchfahrtshöhe oder eine zu starke Steigung. Beides entsteht oft, weil Trassenstärke und Bettung nicht vollständig eingerechnet werden.
Ein weiterer Fehler ist der zu kleine Radius. Die aktuelle Lok fährt zwar, spätere lange Fahrzeuge passen jedoch nicht. Auch der Gleisabstand einer zweigleisigen Wendel wird häufig nur theoretisch und nicht mit echten Wagen getestet.
Fazit
Eine zuverlässige H0-Gleiswendel benötigt ausreichend Radius, eine möglichst flache Steigung und genügend lichte Höhe. Diese Ziele konkurrieren miteinander und müssen vor Baubeginn gemeinsam berechnet werden.
Die beste Gleiswendel ist nicht die kleinste, die sich gerade noch bauen lässt, sondern die größte und zugänglichste, die im verfügbaren Raum sinnvoll Platz findet. Wer mit langen und schwachen Zügen testet, regelmäßige Einspeisungen vorsieht und alle Bereiche erreichbar hält, schafft eine dauerhaft zuverlässige Verbindung zwischen den Anlagenebenen.
Häufig gestellte Fragen
Welcher Radius ist sinnvoll?
Der Radius sollte so groß wie möglich gewählt werden. Werte um 55 bis 60 Zentimeter oder mehr bieten bessere Voraussetzungen für lange Fahrzeuge und flache Steigungen.
Wie viel Prozent Steigung darf eine Gleiswendel haben?
Ungefähr zwei Prozent sind ein sehr gutes Ziel. Zwei bis zweieinhalb Prozent funktionieren häufig zuverlässig. Drei Prozent sind möglich, verlangen aber sorgfältige Tests.
Soll die Bergfahrt innen oder außen liegen?
Bei einer zweigleisigen Wendel ist außen meist günstiger, weil der größere Radius eine längere Strecke und damit eine geringere Steigung bietet.
