Steigung bei der H0-Modelleisenbahn

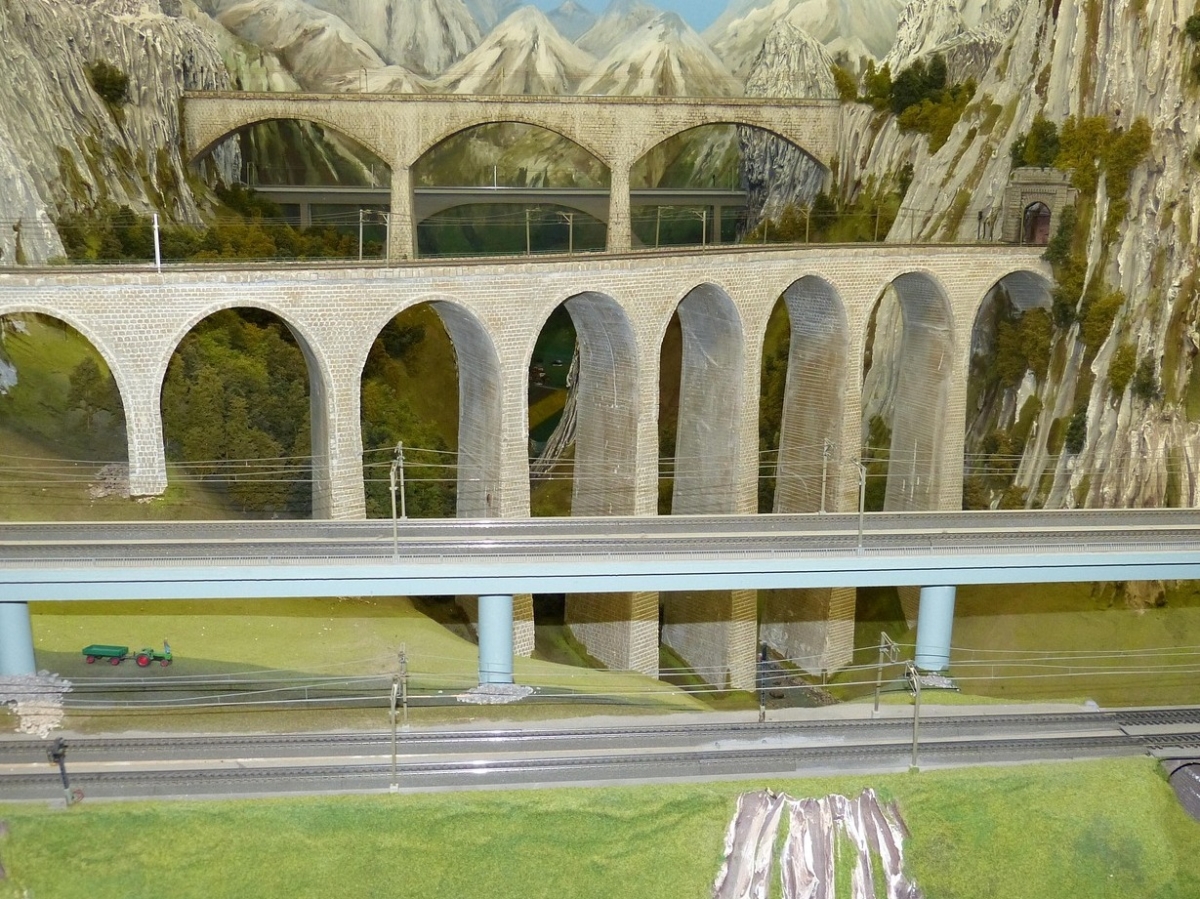

Steigungen gehören zu den spannendsten, aber auch zu den fehleranfälligsten Bereichen einer H0-Anlage. Eine Strecke soll unter einem anderen Gleis hindurchführen, einen Schattenbahnhof erreichen oder vom Tal zu einem höher gelegenen Bahnhof ansteigen. Auf dem Gleisplan sieht das oft unkompliziert aus. In der Praxis müssen Lokomotiven jedoch nicht nur ihre Wagen ziehen, sondern zusätzlich die Schwerkraft überwinden. Gleichzeitig steigen in Kurven der Rollwiderstand und die Belastung der Kupplungen.
Die wichtigste Frage lautet deshalb nicht nur: Wie viel Prozent Steigung sind in H0 möglich? Entscheidend ist ebenso, auf welcher Länge die Höhe erreicht werden muss, welche Radien verwendet werden, wie lang und schwer die Züge sind und ob die Rampe gut zugänglich bleibt. Eine kleine Rangierlok mit zwei Wagen bewältigt möglicherweise eine Steigung, an der ein langer Reisezug regelmäßig scheitert.
Eine gut geplante Rampe fällt im späteren Betrieb kaum auf. Züge fahren ruhig an, halten nicht mitten im Anstieg an und erreichen die obere Ebene ohne durchdrehende Räder. Eine zu steile Strecke wird dagegen schnell zum dauerhaften Ärgernis. Deshalb lohnt es sich, vor dem Sägen der Trassenbretter genau zu rechnen und anschließend mit den tatsächlich vorgesehenen Fahrzeugen zu testen.
Was bedeutet eine Steigung von zwei oder drei Prozent?
Die Prozentangabe beschreibt das Verhältnis zwischen Höhenunterschied und zurückgelegter waagerechter Strecke. Eine Steigung von zwei Prozent bedeutet, dass das Gleis auf 100 Zentimetern Länge um zwei Zentimeter ansteigt. Bei drei Prozent sind es auf derselben Länge drei Zentimeter. Diese Rechnung ist unabhängig vom Modellmaßstab.
Die Grundformel lautet: Steigung in Prozent = Höhenunterschied geteilt durch Streckenlänge mal 100. Soll die benötigte Streckenlänge ermittelt werden, wird die Formel umgestellt: Streckenlänge = Höhenunterschied geteilt durch Steigung mal 100.
Muss eine Strecke beispielsweise acht Zentimeter Höhe überwinden und soll maximal zwei Prozent steil sein, werden etwa vier Meter Rampenlänge benötigt. Bei drei Prozent reichen rechnerisch ungefähr 2,67 Meter. Schon dieses Beispiel zeigt, warum eine geringe Steigung überraschend viel Platz beansprucht.
Video: Steigung und Trägerhöhen berechnen
Das Video ergänzt die Berechnung mit einer praktischen Darstellung. Gerade beim Bau mehrerer Träger ist es hilfreich, nicht nur Anfangs- und Endhöhe festzulegen. Die Zwischenstützen müssen so positioniert werden, dass ein gleichmäßiger Anstieg ohne Knickstellen entsteht.
Schnelle Berechnungstabelle
| Höhenunterschied | Rampenlänge bei 2 % | Rampenlänge bei 2,5 % | Rampenlänge bei 3 % |
|---|---|---|---|
| 5 cm | 250 cm | 200 cm | rund 167 cm |
| 8 cm | 400 cm | 320 cm | rund 267 cm |
| 10 cm | 500 cm | 400 cm | rund 333 cm |
| 12 cm | 600 cm | 480 cm | 400 cm |
| 15 cm | 750 cm | 600 cm | 500 cm |
Die Werte gelten für die reine rechnerische Steigung. In einer echten Anlage müssen zusätzlich Übergangsbereiche berücksichtigt werden. Das Gleis darf nicht plötzlich von der Ebene in den vollen Anstieg wechseln. Andernfalls können lange Fahrzeuge aufsetzen, Kupplungen stark belastet werden oder Schleifer den Kontakt verlieren.
Welche Steigung ist bei H0 sinnvoll?
Als allgemeine Planungsgröße gelten ungefähr zwei Prozent als angenehm und vergleichsweise unkritisch. Viele normale H0-Züge können eine solche Steigung zuverlässig befahren, sofern die Gleise sauber verlegt sind und keine extrem engen Kurven hinzukommen. Zwischen zwei und drei Prozent ist ein Betrieb oft weiterhin gut möglich, die Reserven nehmen jedoch sichtbar ab.
Drei Prozent können bei kurzen Zügen und kräftigen Lokomotiven funktionieren. Für lange Reisezüge, schwere Güterzüge oder kleine Lokomotiven ist dieser Wert bereits anspruchsvoll. Noch steilere Strecken sollten nur bewusst und nach ausführlichen Tests eingesetzt werden. Eine kurze Nebenbahnrampe mit zwei Wagen stellt andere Anforderungen als die Zufahrt zu einem Schattenbahnhof, auf der später nahezu jeder Zug verkehren soll.
Die häufig zitierte Maximalzahl ist daher weniger hilfreich als die Frage nach dem schwächsten geplanten Zug. Eine starke sechsachsige Elektrolok kann eine Rampe problemlos meistern, während ein leichter Triebwagen oder eine kleine Dampflok mit derselben Steigung kämpft. Für den langfristigen Betrieb sollte nicht das leistungsfähigste, sondern das empfindlichste Fahrzeug den Maßstab setzen.
Warum Kurven eine Steigung schwieriger machen
In einer Kurve drücken Spurkränze und Räder stärker seitlich gegen die Schienen. Kupplungen ziehen die Wagen nach innen, und die Drehgestelle stehen nicht mehr exakt in Längsrichtung. Dadurch steigt der Rollwiderstand. Eine zweiprozentige Steigung in einer engen Kurve kann sich für den Zug deutlich anspruchsvoller anfühlen als dieselbe Steigung auf einer geraden Strecke.
Besonders kritisch sind enge innere Radien einer Gleiswendel. Der äußere Kreis besitzt eine längere Strecke pro Umdrehung und damit bei gleicher Höhendifferenz eine geringere prozentuale Steigung. Deshalb wird die bergauf führende Strecke nach Möglichkeit auf den äußeren Radius gelegt. Das bietet der Lok mehr Weg und reduziert gleichzeitig den Kurvenwiderstand etwas.
Wer noch unsicher ist, welche Radien zu den eigenen Fahrzeugen passen, findet im Beitrag über den sinnvollen H0-Mindestradius eine ausführliche Entscheidungshilfe.
Gleiswendel richtig berechnen
Eine Gleiswendel gewinnt Höhe, indem das Gleis mehrere vollständige oder teilweise Kreise übereinander durchfährt. Die Länge einer Umdrehung ergibt sich näherungsweise aus dem Umfang des Kreises: zweimal Radius mal Kreiszahl Pi. Ein Radius von 50 Zentimetern ergibt eine Strecke von ungefähr 314 Zentimetern pro vollständiger Runde.
Soll eine Runde zehn Zentimeter Höhe gewinnen, ergibt sich bei 314 Zentimetern Länge eine Steigung von rund 3,18 Prozent. Das ist für viele Züge bereits anspruchsvoll. Bei einem Radius von 60 Zentimetern beträgt der Umfang ungefähr 377 Zentimeter. Derselbe Höhengewinn von zehn Zentimetern führt dann zu etwa 2,65 Prozent.
Diese Rechnung macht deutlich, warum größere Wendelradien so wertvoll sind. Sie verbessern nicht nur die Optik und die Kurvengängigkeit, sondern verlängern den Weg und senken dadurch die Steigung. Allerdings vergrößert sich zugleich der Platzbedarf der gesamten Konstruktion.
Wie viel Höhe braucht eine Gleiswendel?
Zwischen zwei übereinanderliegenden Trassen muss ausreichend Raum für Fahrzeuge, Oberleitung, Trassenmaterial und den Eingriff mit der Hand vorhanden sein. Die reine Fahrzeughöhe reicht nicht. Eine entgleiste Lok muss im Idealfall wieder aufgegleist werden können, ohne die gesamte Wendel auseinanderzubauen.
Bei elektrischen Lokomotiven ist zu entscheiden, ob die Stromabnehmer angelegt bleiben oder in der Wendel abgesenkt werden. Eine funktionierende Oberleitung erhöht den Platzbedarf. Auch Befestigungsmuttern, Gewindestangen und Querträger dürfen nicht in das Lichtraumprofil hineinragen.
Eine niedrige Etagenhöhe reduziert zwar die notwendige Steigung pro Runde, erschwert jedoch Wartung und Reinigung. Hier braucht es einen vernünftigen Kompromiss zwischen flacher Rampe und ausreichender Zugänglichkeit.
Sanfte Übergänge verhindern Knickstellen
Eine Rampe darf nicht wie ein geknicktes Brett an die Ebene anschließen. Lange Fahrzeuge können mit ihrer Mitte aufsetzen, während die Drehgestelle bereits auf unterschiedlichen Neigungen stehen. Bei Dampflokomotiven können Vorlaufachsen entlastet werden. Mittelschleifer können den Kontakt verlieren oder stark auf die Punktkontakte drücken.
Der Übergang sollte deshalb allmählich entstehen. Eine flexible Trasse kann über eine längere Strecke langsam in die Steigung gebogen werden. Bei einzelnen Trassenstücken müssen die Höhen der Stützen so abgestimmt sein, dass keine abrupten Winkel entstehen.
Auch am oberen Ende ist ein Ausrundungsbereich nötig. Besonders kritisch ist eine Weiche direkt am Übergang zwischen Steigung und Ebene. Die Fahrzeuge bewegen sich dort gleichzeitig durch Höhen- und Richtungsänderungen. Weichen sollten nach Möglichkeit auf einer ebenen, stabilen Fläche liegen.
Zugkraft: Warum dieselbe Lok nicht immer gleich viel zieht
Die Zugkraft einer Lok hängt von ihrem Gewicht, der Zahl angetriebener Achsen, Haftreifen, Motorregelung und dem Zustand der Räder ab. Eine schwere Lok mit mehreren angetriebenen Achsen überträgt mehr Kraft auf das Gleis als ein leichtes Fahrzeug. Verschmutzte Räder oder verhärtete Haftreifen können die Leistung deutlich reduzieren.
Auch die Wagen spielen eine große Rolle. Alte Wagen mit schwergängigen Achslagern benötigen mehr Zugkraft. Schleifer für Innenbeleuchtung erhöhen den Widerstand. Lange Güterzüge aus leichten, gut rollenden Wagen können leichter laufen als ein kürzerer Zug mit mehreren schwergängigen Personenwagen.
Digitaldecoder können das Fahrverhalten verbessern, aber keine fehlende Haftung ersetzen. Eine gute Lastregelung hält die Geschwindigkeit im Anstieg konstanter. Drehen die Räder durch, ist die physikalische Grenze dennoch erreicht.
Haftreifen und Mehrfachtraktion
Haftreifen erhöhen die übertragbare Zugkraft, müssen aber sauber und elastisch sein. Öl auf Haftreifen oder Schienen ist besonders problematisch. Ein verschlissener Haftreifen kann sich lösen, die Lok zum Taumeln bringen oder die Stromabnahme verschlechtern.
Mehrfachtraktion kann bei langen Zügen helfen. Zwei Lokomotiven müssen jedoch ähnlich schnell fahren und sauber aufeinander abgestimmt sein. Im Digitalbetrieb lassen sich Geschwindigkeitskennlinien anpassen. Eine schlecht abgestimmte Doppeltraktion kann Kupplungen belasten oder Wagen in Kurven aus dem Gleis drücken.
Schattenbahnhof und Rampe als Betriebseinheit
Die Zufahrt zum Schattenbahnhof wird häufig unter Zeitdruck in den verbleibenden Raum gequetscht. Dabei ist sie einer der wichtigsten technischen Bereiche der Anlage. Jeder Zug muss die Rampe bewältigen, und Probleme sind später oft schwer erreichbar.
Der Schattenbahnhof sollte nicht unmittelbar am Ende einer starken Steigung beginnen. Eine kurze ebene Strecke ermöglicht ruhigeres Bremsen und verhindert, dass ein Zug teilweise in der Steigung steht. Auch die erste Weiche profitiert von einer ebenen Lage.
Weitere Hinweise zur Raumnutzung und zu kompakten Anlagenkonzepten stehen im Ratgeber zur H0-Anlage auf wenig Platz.
Trassenbau mit Sperrholz oder fertigen Rampen
Eine Rampe kann aus zugeschnittenem Sperrholz, Trassenbrettern, Gewindestangen oder vorgefertigten Steigungselementen entstehen. Sperrholz ist stabil und lässt sich bei ausreichender Länge sanft biegen. Zu dünnes Material kann sich unter Belastung verformen, während sehr dickes Material schwieriger auszurunden ist.
Gewindestangen ermöglichen eine genaue Höhenjustierung. Jede Stütze kann nach Probefahrten noch verändert werden. Dabei müssen Muttern gesichert und so positioniert werden, dass sie weder Fahrzeuge noch Hände behindern.
Fertige Rampensysteme vereinfachen den Aufbau, ersetzen aber nicht die Berechnung. Der angegebene Höhengewinn muss zur verfügbaren Länge und zum vorgesehenen Zugbetrieb passen.
Geräuschentwicklung auf Rampen
Lange Trassenbretter können wie Resonanzkörper wirken. Werden Gleise direkt auf hartes Holz geschraubt, übertragen sich Motor- und Rollgeräusche auf die gesamte Konstruktion. Eine geeignete Dämmung reduziert den Körperschall.
Die Befestigung darf die Dämmung nicht vollständig zusammendrücken. Starre Schrauben können Schallbrücken bilden. Auch beim Einschottern ist zu beachten, dass hart ausgehärteter Kleber Gleis, Dämmung und Holz wieder miteinander verbindet.
Oberleitung und Steigung
Bei einer elektrifizierten Strecke muss die Höhe des Fahrdrahts über der Schiene möglichst gleichmäßig bleiben. In Übergängen und Wendelbereichen entstehen sonst Stellen, an denen Stromabnehmer den Kontakt verlieren oder zu stark nach oben drücken.
In verdeckten Bereichen wird häufig auf eine vollständige Oberleitung verzichtet. Stattdessen kann ein glatter Führungsdraht oder eine andere sichere Begrenzung verwendet werden, sofern die Stromabnehmer angelegt fahren sollen. Wichtig ist, dass sich kein Bügel an Trägern oder Kanten verhaken kann.
Die Rampe vor dem Landschaftsbau testen
Ein Test mit einer einzelnen Lok reicht nicht aus. Die Rampe sollte mit dem längsten und schwersten vorgesehenen Zug in beiden Richtungen befahren werden. Der Zug muss aus dem Stand anfahren können, ohne dass Räder dauerhaft durchdrehen. Auch langsame Fahrt ist wichtig, weil manche Probleme erst bei geringer Geschwindigkeit sichtbar werden.
Zusätzlich sollten verschiedene Fahrzeugtypen getestet werden: eine kleine Lok, ein langer Triebzug, Wagen mit Beleuchtungsschleifern und Fahrzeuge mit langen Überhängen. Erst wenn die Strecke mehrere Betriebssitzungen zuverlässig funktioniert, werden Tunnel, Berge oder Gebäude darüber gebaut.
Ein provisorischer Aufbau kostet Zeit, spart aber später ein Vielfaches davon. Eine zu steile, bereits überbaute Rampe lässt sich nur mit erheblichem Aufwand korrigieren.
Passende H0-Schienen
Der folgende Bereich zeigt automatisch acht aktuelle H0-Schienen. Für Rampen und Wendel sind neben dem Radius besonders saubere Übergänge, zuverlässige Verbinder und eine stabile Befestigung wichtig.
34,49 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
32,87 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
28,76 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
28,63 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
40,98 € 56,99 €
Modell DetailsZum Angebot *
86,10 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
6,88 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
45,99 €
inkl. 19% gesetzlicher MwSt.Modell DetailsZum Angebot *
Typische Planungsfehler
Ein häufiger Fehler ist, nur die gerade sichtbare Rampenlänge zu messen. Übergangsbögen, Weichen und ebene Bereiche werden nicht berücksichtigt. Dadurch muss die eigentliche Steigung später auf einer kürzeren Strecke stattfinden und wird steiler als geplant.
Ebenso problematisch ist eine Steigung, die direkt in einer engen Kurve beginnt. Der Zug wird gleichzeitig durch Höhenänderung und Kurvenwiderstand belastet. Wenn der Raum knapp ist, sollte zumindest der Übergang möglichst sanft und der Radius so groß wie möglich gewählt werden.
Ein weiterer Fehler liegt in der zu knappen Durchfahrtshöhe. Rechnerisch sinkt die Steigung, wenn pro Runde weniger Höhe gewonnen werden muss. Eine Wendel, in der keine Hand mehr zwischen die Ebenen passt, wird jedoch zum Wartungsproblem.
Schließlich werden Rampen oft nach einer besonders starken Testlok beurteilt. Später zeigt sich, dass kleinere Fahrzeuge oder beleuchtete Wagenzüge die Strecke nicht bewältigen. Die schwächste realistische Zugkombination muss den Test bestehen.
Eine praktische Empfehlung
Für universell genutzte H0-Hauptstrecken ist eine Steigung um zwei Prozent ein sehr gutes Ziel. Sie benötigt viel Länge, schafft aber Reserven für unterschiedliche Fahrzeuge. Werte zwischen zwei und zweieinhalb Prozent sind häufig ein brauchbarer Kompromiss.
Bis ungefähr drei Prozent können kurze Züge und kräftige Lokomotiven zuverlässig verkehren, sofern Kurven großzügig und Gleise sauber verlegt sind. Bei langen Zügen oder engen Wendelradien sollte die Steigung niedriger bleiben.
Steigungen oberhalb von drei Prozent sollten nur nach realistischen Probefahrten und für klar begrenzte Einsatzfälle geplant werden. Eine kurze Nebenstrecke kann damit funktionieren. Als einzige Zufahrt zu einem großen Schattenbahnhof ist eine solche Rampe riskant.
Fazit: Wie steil darf eine H0-Anlage sein?
Eine Steigung von zwei Prozent bedeutet zwei Zentimeter Höhengewinn pro Meter Strecke und ist für viele H0-Anlagen ein zuverlässiger Planungswert. Zwei bis zweieinhalb Prozent verbinden noch überschaubaren Platzbedarf mit guten Betriebseigenschaften. Drei Prozent sind möglich, verlangen aber bereits mehr Rücksicht auf Zuglänge, Lokleistung und Kurvenradius.
Die reine Prozentzahl ist nie die ganze Wahrheit. Kurven, Gegenbögen, Übergänge, Wagenwiderstand und Zugänglichkeit bestimmen den tatsächlichen Betrieb. Besonders eine Gleiswendel muss als Gesamtsystem aus Radius, Länge, Höhe und Wartungsraum geplant werden.
Eine etwas längere und flachere Rampe ist fast immer günstiger als eine kompakte Steigung, die später nur von einem Teil der Fahrzeuge zuverlässig bewältigt wird. Wer vor dem Landschaftsbau ausgiebig testet, schafft die Grundlage für viele störungsfreie Fahrstunden.
Häufig gestellte Fragen
Wie berechnet man die Steigung einer Modelleisenbahn?
Der Höhenunterschied wird durch die Streckenlänge geteilt und anschließend mit 100 multipliziert. Acht Zentimeter Höhe auf 320 Zentimetern Strecke entsprechen beispielsweise 2,5 Prozent.
Sind drei Prozent Steigung in H0 zu viel?
Nicht grundsätzlich. Kurze Züge und kräftige Lokomotiven können drei Prozent bewältigen. Für lange oder schwere Züge sowie enge Kurven ist eine flachere Rampe zuverlässiger.
Wie lang muss eine Rampe für zehn Zentimeter Höhe sein?
Bei zwei Prozent werden fünf Meter benötigt, bei 2,5 Prozent vier Meter und bei drei Prozent ungefähr 3,33 Meter. Übergangsbereiche kommen zusätzlich hinzu.
Soll die Bergfahrt in einer Gleiswendel außen liegen?
Das ist meist vorteilhaft. Der äußere Radius besitzt eine längere Strecke pro Runde und führt bei gleicher Höhendifferenz zu einer geringeren Steigung.
Kann eine Weiche in einer Steigung liegen?
Technisch ist das möglich, aber möglichst zu vermeiden. Weichen funktionieren auf einer ebenen, verwindungsfreien Fläche zuverlässiger und sind dort leichter zu warten.
